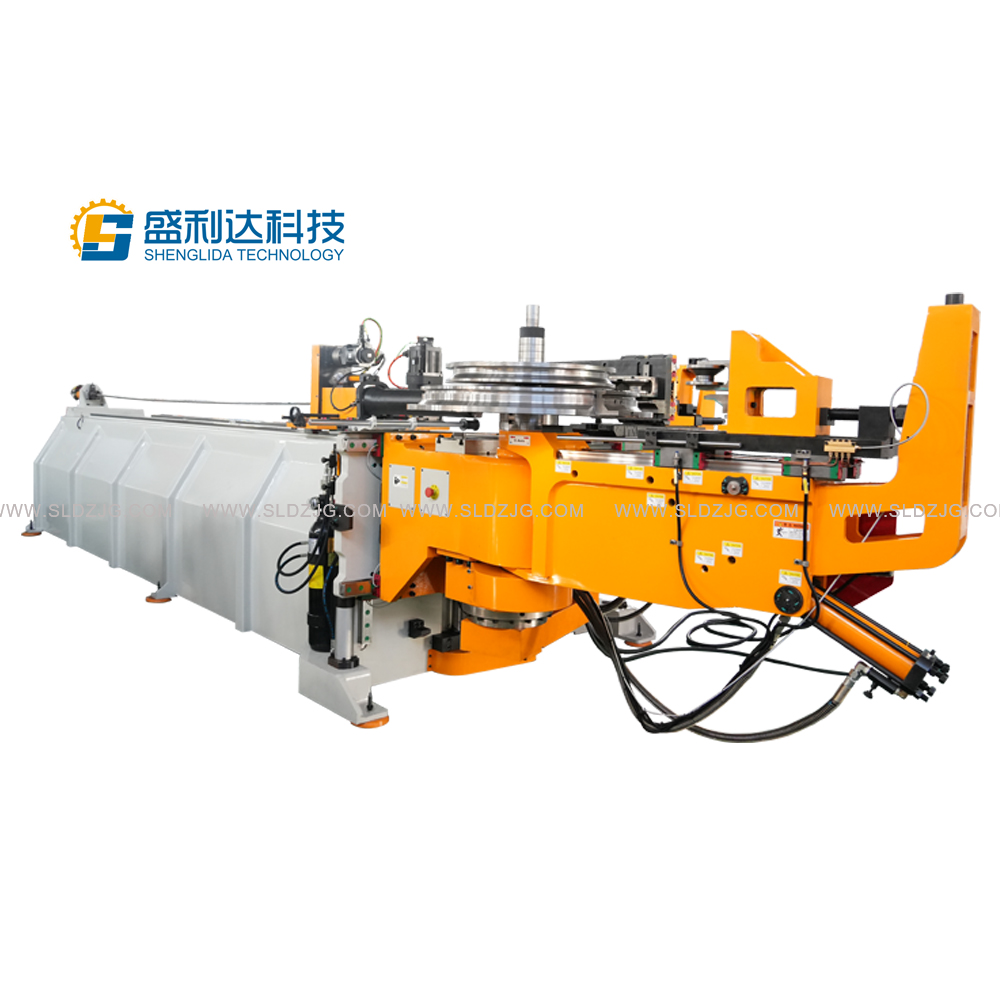

89CNC-6A-3S 전자동 파이프 벤더

89CNC-6A-3S 전자동 파이프 벤더 는 금속 파이프 가공을 위해 특별히 설계된 고효율 CNC 벤딩 머신입니다. CNC 제어 시스템이 장착되어 3차원 절곡 작업을 지원하며 정확한 반복 위치 설정으로 높은 정밀도를 자랑합니다. 스테인리스 스틸, 탄소강, 구리, 알루미늄 및 기타 재료로 만들어진 파이프 가공에 적합한 이 장비는 6축 서보 드라이브 시스템, 자동 공급 메커니즘 및 3D 시뮬레이션 기능을 통합하고 있습니다. 다중 프로그램 저장이 가능하며 복잡한 각도와 곡선을 가진 파이프를 일괄 생산할 수 있습니다. 이 벤딩 머신 유압 클램핑 기능과 주름 방지 및 굽힘 방지 기능이 있으며 최대 굽힘 직경은 89mm, 벽 두께는 6mm에 달할 수 있으며 자동차, 가구, 항공 우주 및 관련 산업에서 널리 사용되며 30% 이상으로 처리 효율성을 높여 현대 파이프 부품 제조를위한 지능형 솔루션으로 사용됩니다.

메시지 Whatsapp

89CNC-6A-3S 는 고성능 전자동 CNC 벤딩 머신금속 파이프를 정밀하게 구부릴 수 있도록 설계되었습니다. 이 모델은 다양한 금속 파이프의 복잡한 굽힘 및 성형 요구를 충족할 수 있는 고급 CNC 제어 시스템을 사용합니다.

주요 기능

1, 고정밀 CNC 시스템: 고급 활용

다축 조정 기능이 있어 굽힘 각도 및 치수의 높은 반복 정확도(±0.1°)를 보장하는 CNC 제어 시스템(예: Siemens, FANUC 또는 고급 국산 시스템)을 사용합니다. 인간-기계 인터페이스(HMI): 터치스크린 조작으로 여러 가공 프로그램을 저장할 수 있어 다양한 파이프 구성 간에 빠르게 전환할 수 있습니다.

2, 완전 자동 공급 및 굽힘

서보 구동 공급: 고정밀 서보 모터를 사용하여 공급 길이를 제어하여 정밀한 위치 지정(±0.1mm)을 보장하는 시스템입니다. 자동 클램핑 및 주름 방지: 유압 또는 공압 클램핑 장치가 장착되어 있습니다. 주름 방지 다이 (위퍼 다이) 및 맨드릴는 파이프 굽힘 공정 중 변형이나 주름을 효과적으로 방지합니다.

3, 다기능 굽힘 능력

다각도 자유 굽힘: 자동차 배기관, 가구 팔걸이, 에어컨 파이프 라인 및 기타 유형의 파이프 피팅에 적합한 2D/3D 복잡한 굽힘 파이프 가공을 지원할 수 있습니다.

4, 효율적이고 안정적인 생산

고속 굽힘: 유압 또는 서보 굽힘 기술을 사용하여 단일 굽힘 시간을 2~3초로 낮출 수 있어 일괄 생산에 적합합니다. 자동 윤활 시스템: 감소 가능 곰팡이 마모, 마모, 서비스 수명 연장 곰팡이.

매개변수 카테고리	참조 값
최대 벤딩 파이프 직경	Φ89mm(탄소강관, 스테인리스강관 등 재질에 따라 벽 두께 ≤8mm)
최소 굽힘 반경	R≥1.5D(D는 파이프 직경, 예를 들어 Φ89mm 파이프의 최소 굽힘 반경은 약 133.5mm)
축 수 제어	6축 서보 드라이브(공급, 벤딩 파이프, 선삭, 금형 교환, 가이드, 코어 풀링 및 기타 샤프트, 정밀도 ±0.1°/±0.1mm)
금형 구성	3D 모델(여러 세트의 금형 파라미터를 미리 저장하고 다양한 굽힘 반경을 빠르게 전환할 수 있음)
배송 기간	최대 포장 길이 ≥3000mm(직접 배송/클램핑 배송 지원)
굽힘 튜브 속도	최대 150°/s(파이프 주름을 방지하기 위해 느린 굽힘/느린 그리기 기능을 설정할 수 있음)
제어 모드	디지털 제어 시스템(예: 미쓰비시/지멘스 컨트롤러) + 터치스크린 조작(중국어 및 영어 전환 지원, 프로그램 저장 1000개 그룹 이상)
